移动测量系统大比例尺地形图测绘
标签：
背景介绍
传统地形测绘成图是利用RTK、全站仪等设备，野外采集有限的测点信息，经数字测图软件处理后生成地形图。传统方法耗时费力，尤其在一些危险性较大的区域和难以达到的高难度边坡位置，数据采集时间耗时长，测绘人员工作强度大，稍不留神，容易导致安全事故的发生。
近年来，随着测绘技术的不断升级，三维激光扫描技术在测绘行业得到了广泛的应用，它具有快速、细致和高精度的特点，大大减少了测绘人员的作业时间和强度，使测绘效率得以大幅度提高，在一些特殊区域，具有传统测量手段无可比拟的优势。

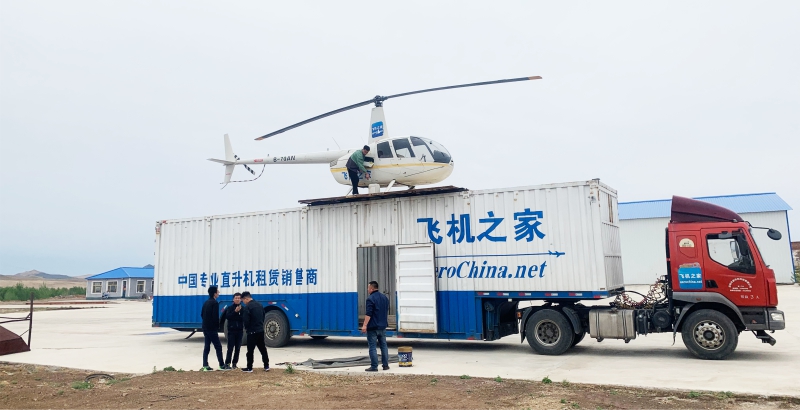

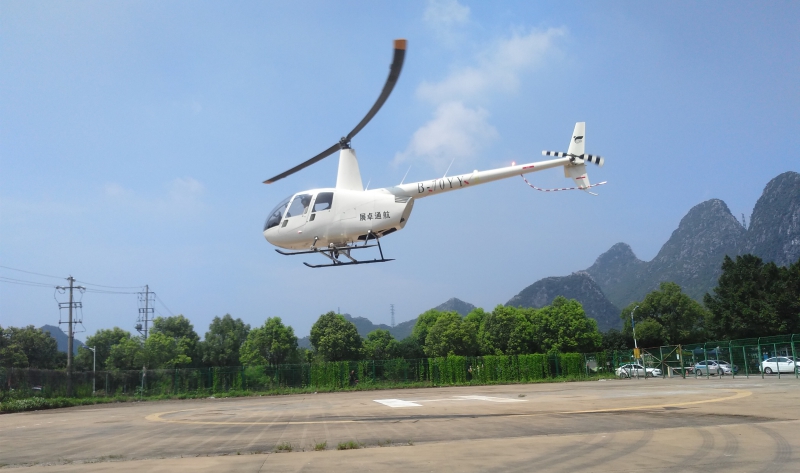

1、有人直升机搭载SZT-R1000移动测量系统
适用于大面积块状、长里程带状、地形起伏大的复杂地形测绘，满足1:500/1:1000/1:2000等多种比例尺的DEM/DOM/DSM/DLG成果生产精度要求，具有高效率、高精度的作业特点。

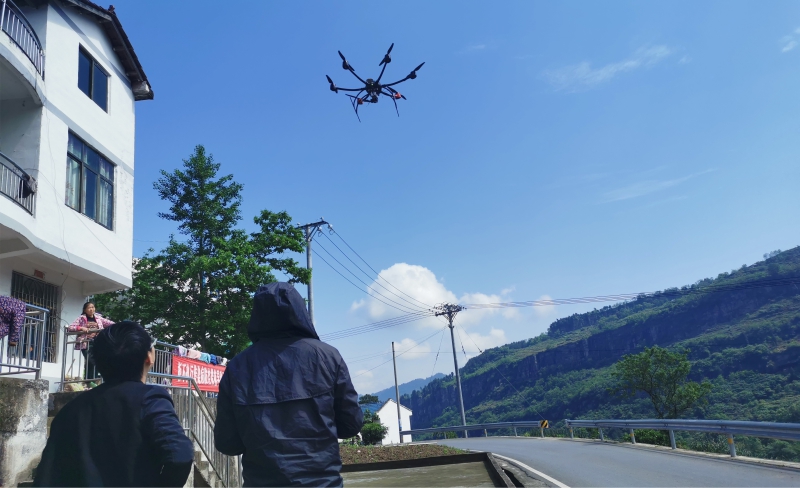

采用多旋翼无人机或垂直起降固定翼无人机搭载激光雷达移动测量系统，可以在保证效率和精度的同时节省成本，提供续航时间40min-120min的多种无人机平台选择，可根据不同规模的测区范围和项目精度要求灵活选取。
传统地形测绘成图是利用RTK、全站仪等设备，野外采集有限的测点信息，经数字测图软件处理后生成地形图。传统方法耗时费力，尤其在一些危险性较大的区域和难以达到的高难度边坡位置，数据采集时间耗时长，测绘人员工作强度大，稍不留神，容易导致安全事故的发生。
近年来，随着测绘技术的不断升级，三维激光扫描技术在测绘行业得到了广泛的应用，它具有快速、细致和高精度的特点，大大减少了测绘人员的作业时间和强度，使测绘效率得以大幅度提高，在一些特殊区域，具有传统测量手段无可比拟的优势。
1、有人直升机搭载SZT-R1000移动测量系统
适用于大面积块状、长里程带状、地形起伏大的复杂地形测绘，满足1:500/1:1000/1:2000等多种比例尺的DEM/DOM/DSM/DLG成果生产精度要求，具有高效率、高精度的作业特点。
采用多旋翼无人机或垂直起降固定翼无人机搭载激光雷达移动测量系统，可以在保证效率和精度的同时节省成本，提供续航时间40min-120min的多种无人机平台选择，可根据不同规模的测区范围和项目精度要求灵活选取。
案例分享——风电地形测图1:2000机载激光雷达及航摄项目
DEM精度：利用测区22个检核点数据对分类后的地面点云数据进行高程检核，其中有1个点位超出测区范围。剩余控制点及检核点和分类后地面点对比，经计算检查点的高程中误差为：5.6cm。
DOM精度：DOM精度检核时分幅图中随机抽查了31个容易辨识的特征点作为检核点。结果显示：该项目1：2000数字正射影像平面位置精度中误差为：0.195米。
点云密度：1.5个点/平方米
影像分辨率：13.8cm
1、项目背景
本项目面积为763.49平方公里，传统人工的测量模式效率低、工时长、进度慢，需利用新技术手段和新设备辅助进行规划，故使用工作效率高的有人机搭载SZT-R1000移动测量系统的方法进行地形图的制作。

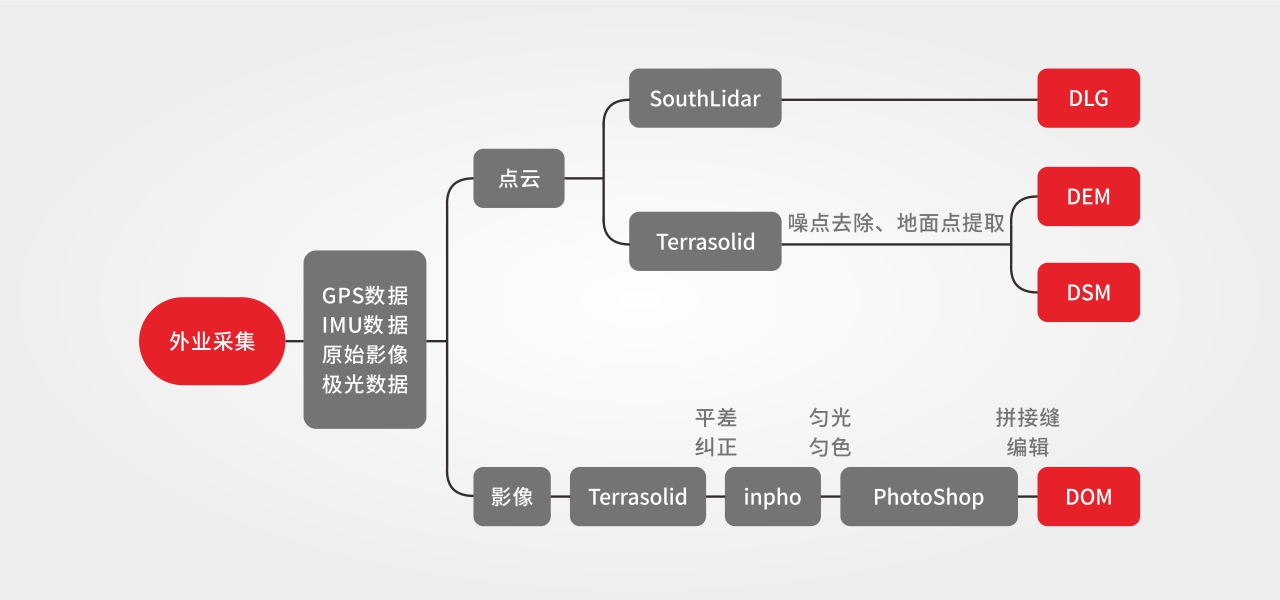

2、项目流程

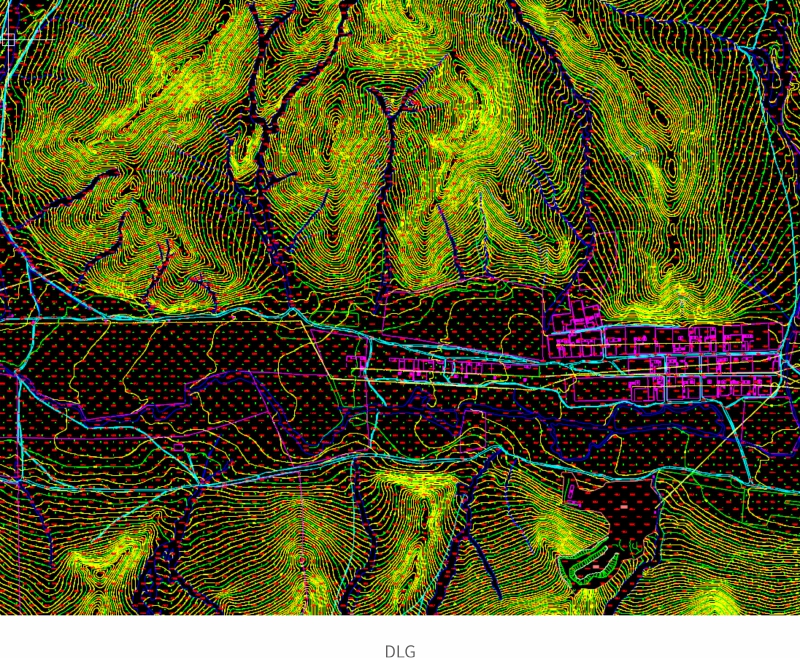

3、成果展示

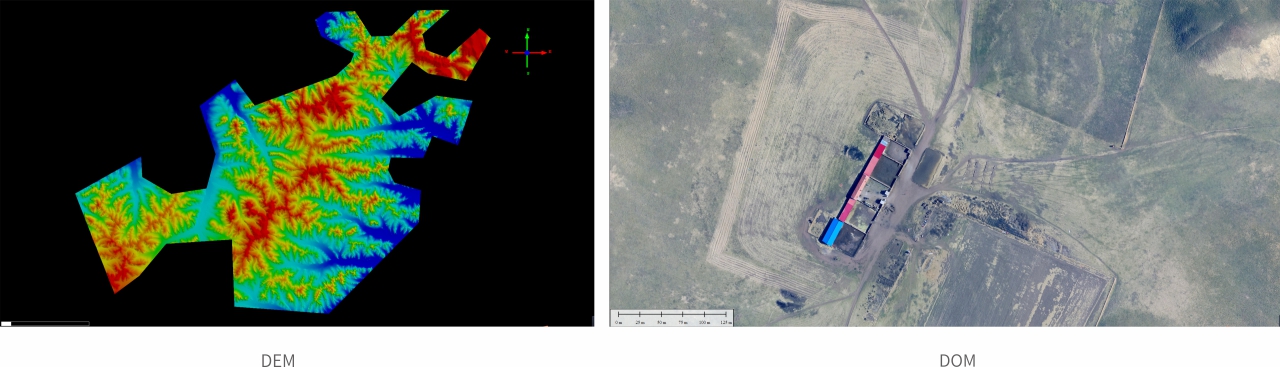

DEM精度：利用测区22个检核点数据对分类后的地面点云数据进行高程检核，其中有1个点位超出测区范围。剩余控制点及检核点和分类后地面点对比，经计算检查点的高程中误差为：5.6cm。
DOM精度：DOM精度检核时分幅图中随机抽查了31个容易辨识的特征点作为检核点。结果显示：该项目1：2000数字正射影像平面位置精度中误差为：0.195米。
点云密度：1.5个点/平方米
影像分辨率：13.8cm
